數據采集類-> DIO模塊-> 96通道TTL數字量輸入輸出功能模塊
* 標準CPCI (3U前走線）總線/PCI總線板卡
* 96路TTL數字量輸入／輸出
* 可編程數字濾波器：濾波頻率為OHz-10MHz
* 支持輸入跳變檢測：支持上升沿、下降沿、 或者上升下降沿
產品描述
CHR44X01數據采集設備提供96路DIO（數字量輸入/輸出）通道，提供輸入或輸出功能，輸入/輸出方向可通過軟件設置，8通道為1組，符合TTL電平標準。
性能參數
* TTL數字輸入輸出
通道數量： 96通道
輸入/輸出方向：軟件編程設置
輸入電平： V舊(MIN)=2.0V，VIL(MAX)=0.8V
輸出電平：VOH(MIN)=2.4V@20mA，VOL(MAX)=0.5V
可編程數字濾波器：濾波頻率為0Hz-10MH z
支持輸入跳變檢測：支持上升沿、 下降沿、或者上升下降沿
通用規格
* 物理尺寸：標準CPCI 3U尺寸160mmx 100mmx 4HP，公差小于0.2mm, 帶3U助拔器；標準PCI尺寸175mm x 106mm, 公差小于0.2mm
* 連接器：SCSl100 90度彎腳母座(CHR44201、CHR44301)
* 工作溫度： -40°C - + 85°C
* 相對濕度： 工作5- 85%RH, 無凝結；存儲5- 95%RH, 無凝結。
接線板子和線纜
* CHR91007 (選配）:一頭1個SCSl100公頭，一頭1個SCSl100公頭 ，線長1米
* CHR92004 (選配）: SCSl100端子板， 母頭
軟件支持
* Windows (標配）： Win 2000,WinXP/Win7(X86,X64)
* Linux (定制）： 2.4, 2.6, NeoKylin5
* RTX(定制）： 5.5, 7.1, 8.1, 9.0
* Vxworks (定制）： X86-V5.5, X86-V6.8, PPC603-Vx5.5, PPC603-Vx6.8
* QNX(定制）： X86-V6.5
* Labview (定制）： RT

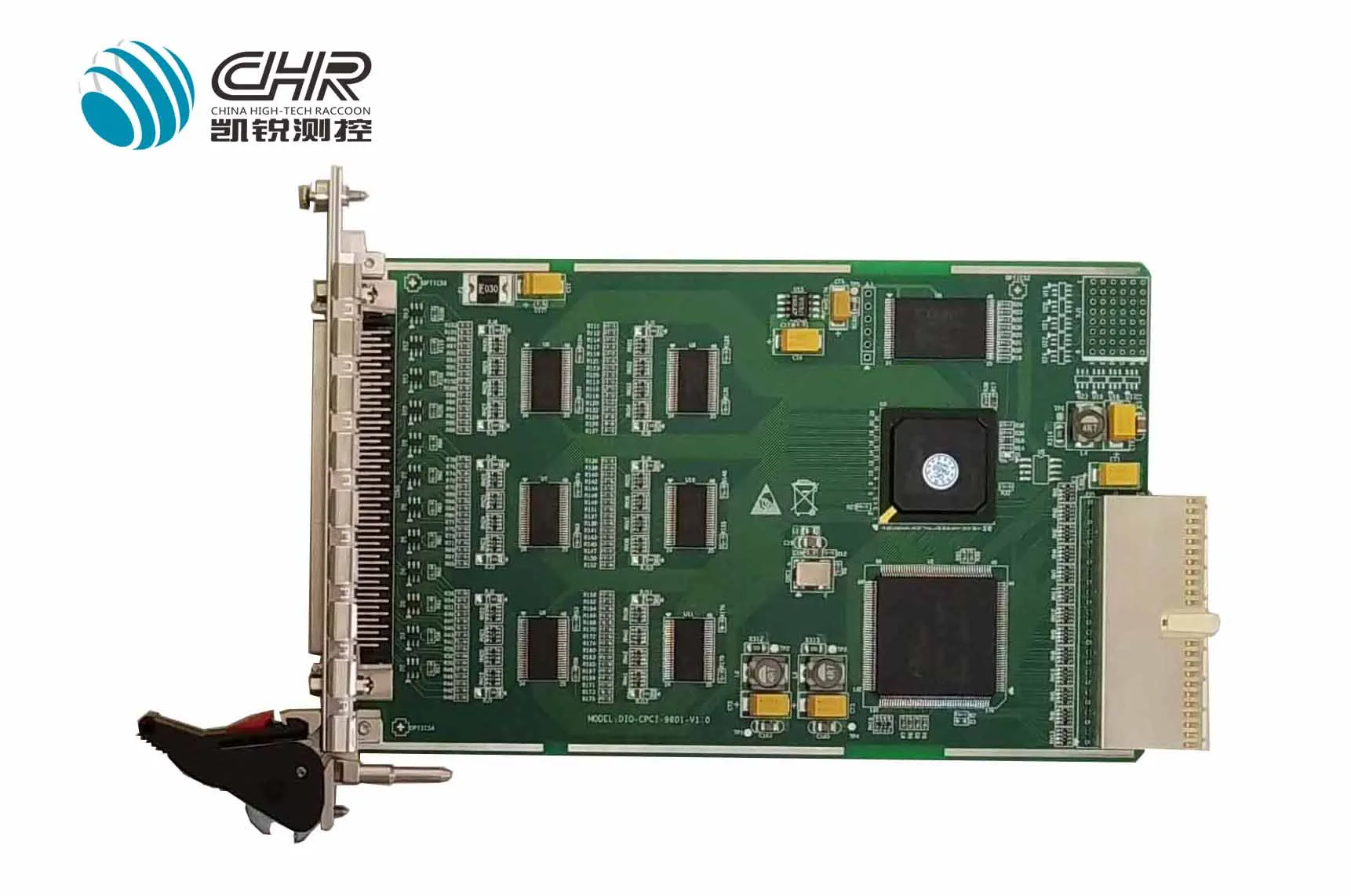

* CHR44201：CPCI總線 96通道數字量輸入/輸出功能模塊

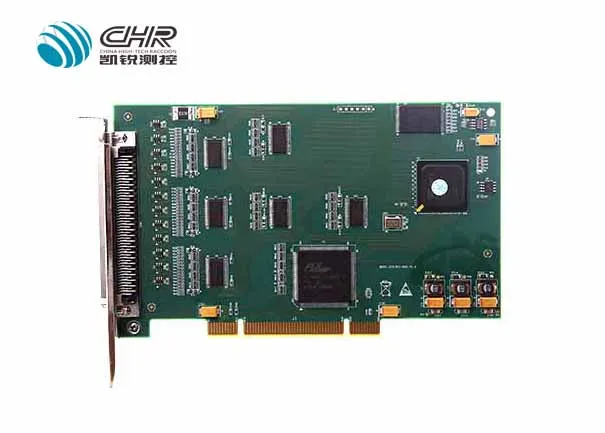

* CHR44301：PCI總線 96通道數字笠輸入/輸出功能模塊
