數據采集類-> LVDT模塊-> 8通道LVDT/RVDT仿真模塊
* 最大支持 8 通道（3 線/4 線模式）或者16 通道（2 線模式）
* 輸入?yún)⒖紒G失檢測
* 上電自檢測
* 輸入：幅值、頻率可調的正弦波，輸入頻率 47Hz~10KHz，輸入電壓幅值1Vrms-7Vrms（峰峰值電壓 20V），最大電流 1mA
* 輸出：頻率相位與輸入信號一致，輸出幅值可調，輸出電壓范圍 1Vrms~7Vrms（峰峰值電壓 20V）分辨率 16bits
* 輸出精度：±0.5%FS
* 相移：輸出與激勵信號間相位差小于 1°，輸出信號相位差小于 0.1°
* 穩定時間：小于 100us
產品描述

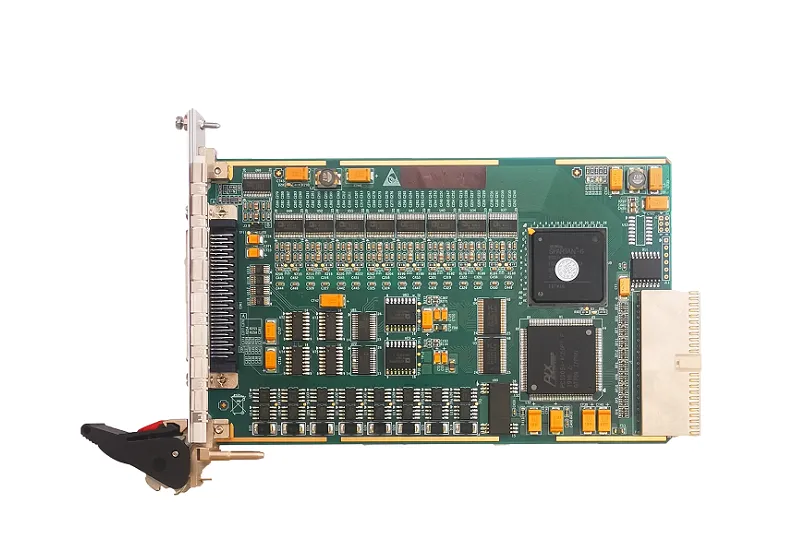

CHR47X0X 仿真卡是一款 32 位CPCI總線規范仿真測試設備，該板卡支持 16 位分辨率、4/8 通道（3 線/4 線制）或者8/16通道（2 線制）LVDT/RVDT 仿真卡。
該板卡可接收寬范圍頻率的激磁信號輸入（47Hz~10KHz），同時可適應 1V~7V 交流有效值的激磁信號輸入?？筛鶕?jù)用戶需求實現3 線/4 線制，或者 2 線制的仿真輸出，每組信號包含高端和低端兩路電壓輸出，可編程輸出峰峰值 20V 以?xún)?nèi)的 LVDT 傳感器仿真信號。該設備由嵌入式處理器、CPCI/PCI總線接口、數字模擬轉換電路、自動增益控制電路和有效值測量電路等五部分組成?？蓪?shí)現數據采集、自動控制和自動校準信號處理技術，利用自動增益和閉環調節技術保證了板卡精度，精度可達 0.5%FS。
通用規格
* 物理尺寸：標準CPCI 3U尺寸160mm×100mm× 4HP，公差小于0.2mm，帶3U助拔器；標準PCI 尺寸175mm×106mm，公差小于0.2mm
* 連接器：SCSI68 母座（CHR47201），DB62 母座（CHR47201-S2、CHR47301-S1）
* 工作溫度： -40°C - + 85°C
* 相對濕度： 工作5- 85%RH, 無凝結；存儲5- 95%RH, 無凝結。
接線端子板和線纜
* CHR91005（選配）：一頭1個SCSI68公頭，一頭1個SCSI68公頭，線長1米
* CHR92003（選配）：SCSI68端子板，母頭
* CHR91003（選配）：一頭1個DB62公頭，一頭1個DB62公頭，線長1米
* CHR92002（選配）：DB62端子板，母頭
軟件支持
* Windows (標配）： Win 2000,WinXP/Win7(X86,X64)
* Linux (定制）： 2.4, 2.6, NeoKylin5
* RTX(定制）： 5.5, 7.1, 8.1, 9.0
* Vxworks (定制）： X86-V5.5, X86-V6.8, PPC603-Vx5.5, PPC603-Vx6.8
* QNX(定制）： X86-V6.5
* Labview (定制）： RT
* CHR47201/CHR47201-S2：CPCI總線 8通道LVDT/RVDT仿真模塊
* CHR47301-S1：PCI總線 8通道LVDT/RVDT仿真模塊
* CHR47203：CPCI總線 4通道LVDT/RVDT仿真模塊
* CHR47303-S1：PCI總線 4通道LVDT/RVDT仿真模塊
