數據采集類-> 開關功能模塊-> 24通道單刀單擲500V功率開關功能模塊
* 標準CPCI/PCI總線板卡
* 24路單刀單擲開關
產品描述

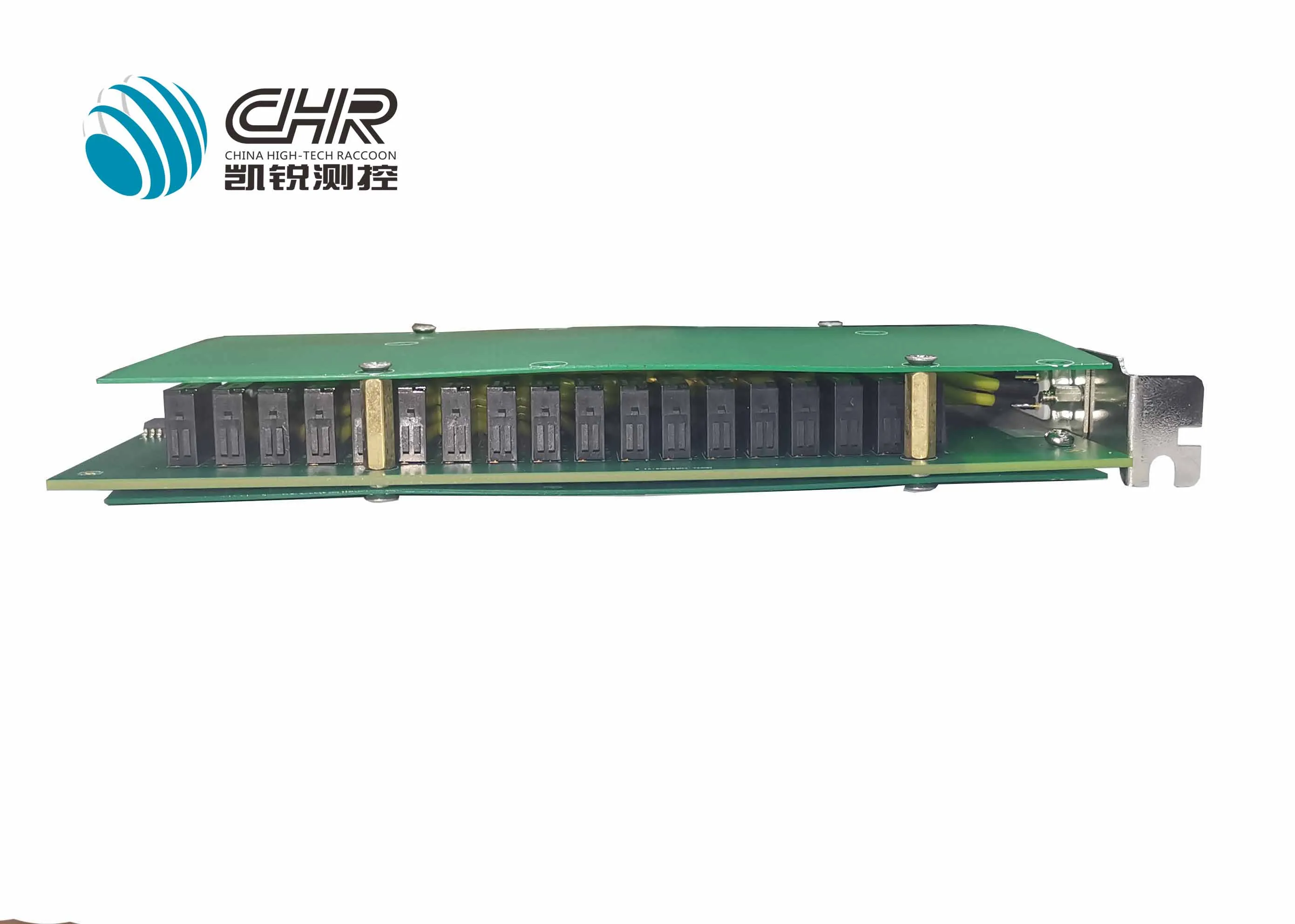

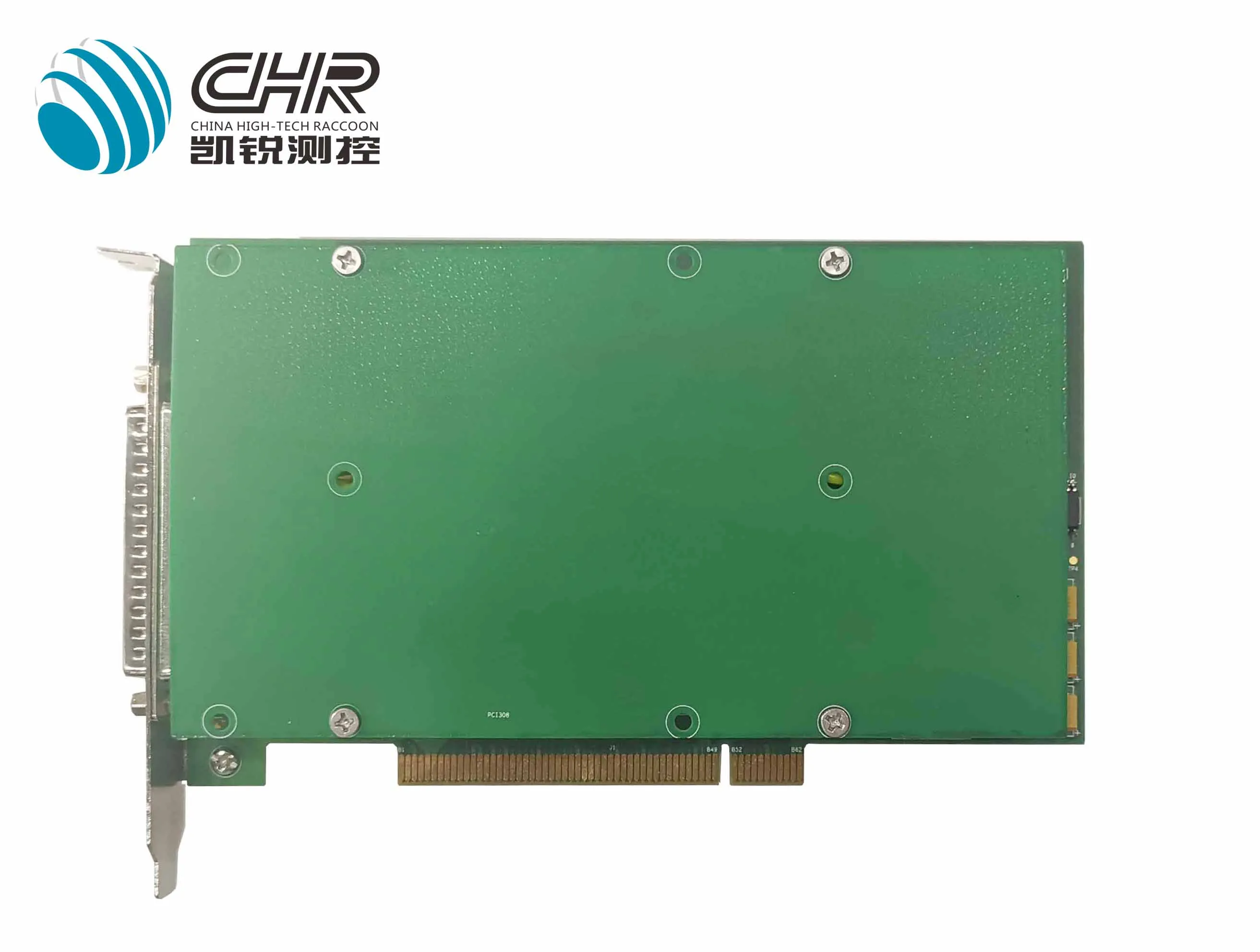

CHR45X08是一款包含24路單刀單擲功率開關的開關量數據采集板卡，其強大的功能能夠滿足不同用戶的工業自動化控制需求，良好的兼容性適用于各類系統配置。
性能參數
* 開關量輸出
通道數量：24路單刀單擲高壓功率開關輸出
最大開關切換時間： 閉合時間10ms，斷開時間10ms
最大冷切換電壓：500VDC/500VAC
最大熱切換電壓：110VDC/250VAC
最大熱切換開關電流：5A
最大切換功率：150W/1250VA
最小切換功率：10mA，5VDC
觸點導通電阻：＜50mΩ
觸點關斷電阻：＞109Ω
觸點帶寬：5MHz
通用規格
* 物理尺寸：標準CPCI 3U尺寸160mmx 100mmx 4HP，公差小于0.2mm, 帶3U助拔器；標準PCI尺寸175mm x 106mm, 公差小于0.2mm
* 連接器：40-963-200-RF（CHR45206、CHR45306）
* 工作溫度： -40°C - + 85°C
* 相對濕度： 工作5- 85%RH, 無凝結；存儲5- 95%RH, 無凝結。
接線端子板和線纜
* CHR91034（選配）：一頭DB50公頭，一頭散線，線長1米
軟件支持
* Windows (標配）： Win 2000,WinXP/Win7(X86,X64)
* Linux (定制）： 2.4, 2.6, NeoKylin5
* RTX(定制）： 5.5, 7.1, 8.1, 9.0
* Vxworks (定制）： X86-V5.5, X86-V6.8, PPC603-Vx5.5, PPC603-Vx6.8
* QNX(定制）： X86-V6.5
* Labview (定制）： RT
* CHR45208：CPCI總線 24通道單刀單擲500V開關功能模塊
* CHR45308：PCI總線 24通道單刀單擲500V開關功能模塊
