數據采集類-> 開關功能模塊-> 雙線42選1矩陣開關功能模塊
* 標準CPCI/PCI總線板卡
* 雙刀42選1矩陣開關，四刀21選1矩陣開關
* 最大開關電流為1A
產品描述
CHR45X01_11_21是西安凱銳測控科技有限公司CHR45XY1系列開關類產品之一，它采用PXI/CPCI/PCI數據接口總線，具有最多雙刀42選1矩陣開關，四刀21選1矩陣開關，最大開關電流為2A 。
性能參數
* 通道數量：42
* 最大導通電阻：100mΩ
* 額定切換能力：1A@30VDC，0.5A@125VAC
* 最大切換電壓：220VDC/125VAC
* 最大開關電流為：1A
* 最大切換功率：60W，62.5VA
* 最大開關切換時間：閉合時間4mS，斷開時間4mS
* 上電默認所有開關斷開
通用規格
* 物理尺寸：標準CPCI 3U尺寸160mmx 100mmx 4HP，公差小于0.2mm, 帶3U助拔器；標準PCI尺寸175mm x 106mm, 公差小于0.2mm
* 連接器：SCSl100 90度彎腳母座(CHR45201、CHR45301)
* 工作溫度： -40°C - + 85°C
* 相對濕度： 工作5- 85%RH, 無凝結；存儲5- 95%RH, 無凝結。
接線板子和線纜
* CHR91007 (選配）:一頭1個SCSl100公頭，一頭1個SCSl100公頭 ，線長1米
* CHR92004 (選配）: SCSl100端子板， 母頭
軟件支持
* Windows (標配）： Win 2000,WinXP/Win7(X86,X64)
* Linux (定制）： 2.4, 2.6, NeoKylin5
* RTX(定制）： 5.5, 7.1, 8.1, 9.0
* Vxworks (定制）： X86-V5.5, X86-V6.8, PPC603-Vx5.5, PPC603-Vx6.8
* QNX(定制）： X86-V6.5
* Labview (定制）： RT
* CHR45201：CPCI總線 雙線42選1矩陣開關功能模塊

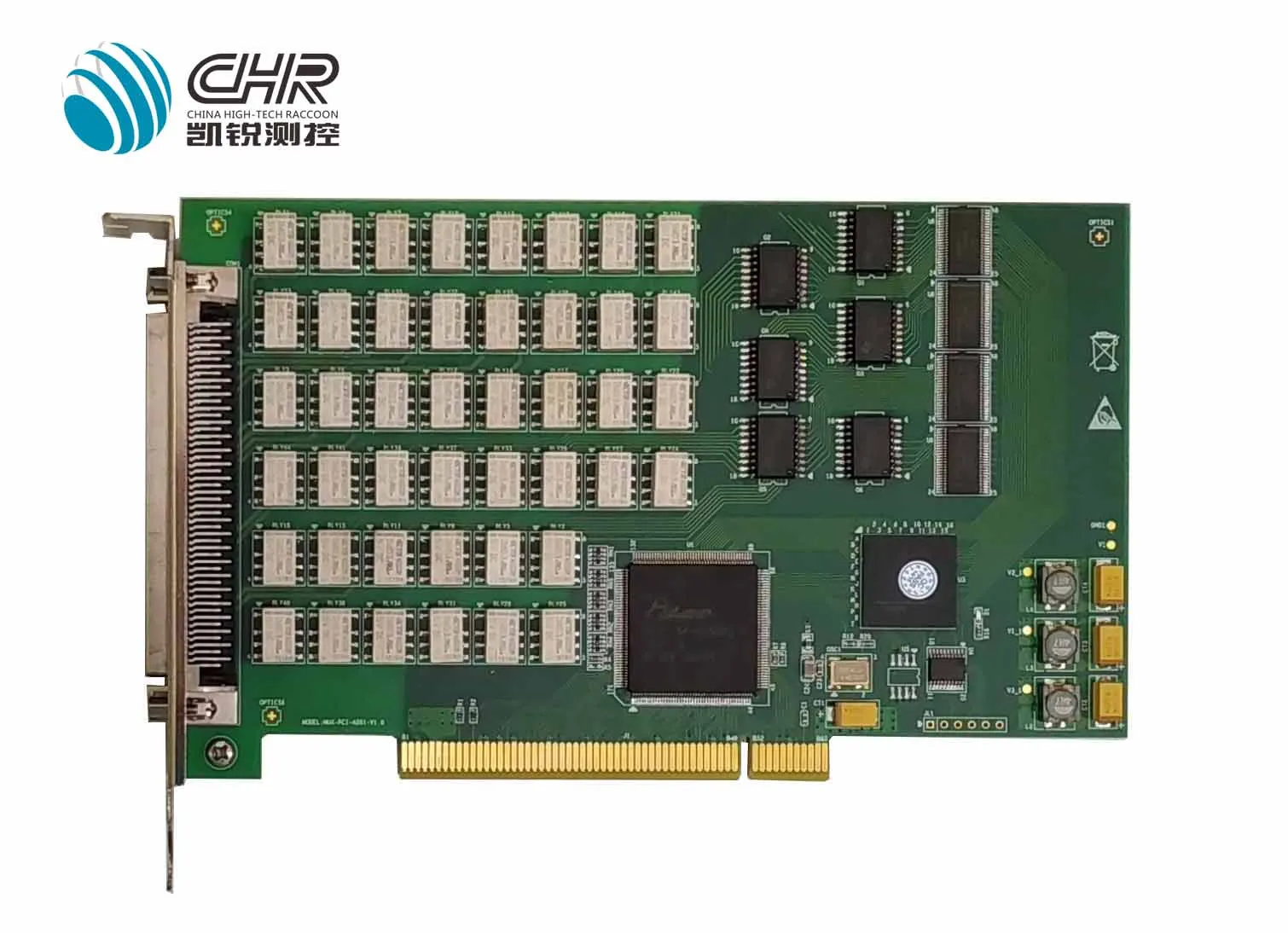

* CHR45301：PCI總線 雙線42選1矩陣開關功能模塊
