* CPCI/PCI總線標準模塊
* 8路發送通道和8路接收通道
* 波特率可編程設定， 最高達： 4Mbps
* 停止位、 校驗位編程可設
* 可編程設定RS232/422/485接口方式
* 每路發送通道FIFO大小為(8K-1)Byte
* 每路接收通道FIFO大小為(8M+1)Byte
* RS232波特率： 2400 -115.2Kbps
* RS422/ 485: 2400 -4Mbps
* 數據接收方式：透明接收
* 支持8路虛擬串口功能
* 隔離電壓1KVrms每通道相互隔離
產品描述
CHR34(U)XXX 是一款 N（4，8）路串口卡，CHR(U)34X01，CHR(U)34X02， CHR(U)34X03，CHR(U)34X04，為異步串口卡，異步模式包括異步 RS232/422/485； CHR(U)34X05 是一款 24 通道串口通信模塊，模塊可編程設定 RS232/422/485 接口方式； CHR(U)34X07 是一款 16 通道隔離串口通信模塊，模塊可編程設定 RS232/422/485 接口方式； CHR(U)34X21 為同步串口通信模塊，支持 HDLC/SDLC 同步協議。
通用規格
* 物理尺寸：標準CPCI 3U尺寸160mmx100mmx 4HP, 公差小于0.2mm, 帶3U助拔器；標準PCI尺寸175mmx106mm, 公差小于0.2mm
* 連接器：SCSl68母座( CHR34204、 CHR34304 )
* 工作電源： 5V士0.1V
* 工作溫度： -40°C - + 85°C
* 相對濕度： 5-95%, 無凝結
接線端子板和線纜
* CHR91005 (選配 ）：—頭1個SCSl68公頭 ， —頭1個SCSl68公頭 ，線長1米
* CHR92003 (選配）：SCSl68端子板 ， 母頭
軟件支持
* Windows (標配）： Win2000, WinXP/Win7(X86,X64)
* Linux (定制）： 2.4, 2.6, NeoKylin5
* RTX (定制）： 5.5, 7.1, 8.1, 9.0
* Vxworks (定制） ： X86-V5.5, X86-V6.8, PPC603-Vx5.5, PPC603-Vx6.8
* QNX(定制）： X86-V6.5
* Labview (定制） ： RT

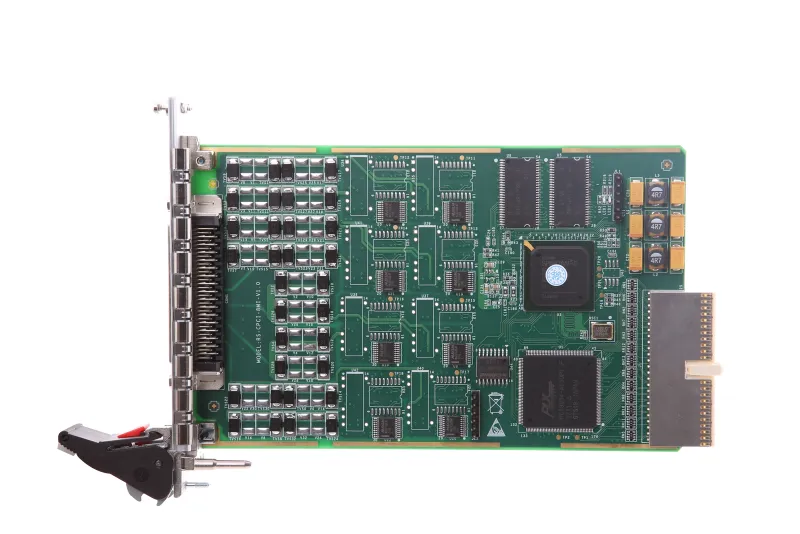

* CHRU34204：CPCI 總線，8 通道，通信接口/隔離型串口
* CHRU34304：PCI 總線，8 通道，通信接口/隔離型串口
