通訊類-> MIL-STD-1553B-> MIL-STD-15538雙通道多功能1M&4M可設功能模塊
* 雙通道MIL-STD-1553總線多功能1M&4M可設通訊模塊
* 每個通道為A、 B雙冗余總線
* 多功能BC、 RT和BM可同時有效
* 數據傳輸率： 1 Mbps/4Mbps
* 支持32位時標， 時標精度1微秒(1M)， 0.25微秒(4M)
* 軟件可設置應答超時： 0-32767μs
* 大容量DOR存儲：單通道32Mx 32bit
* 支持中斷方式接收消息， 可設置中斷源
* 每通道1個BC (總線控制器）/ 31個RT (遠程終端）/1個BM(總線監視器）
* 每通道帶RTC功能（可選）， 分辨率可設
* 具有硬件定時功能
* 具有硬件和協議故障注入功能
* 輸出電壓可調
* 可實時采集當前1553波形
產品描述
1M&4M 1553B是一款MIL-STD-1553總線通訊產品，其強大的功能能夠滿足不同用戶的工業測量和自動化控制需求，良好的兼容性適用于各類系統配置。
通用規格
* 物理尺寸：標準PXle 3U卡160mmx 100mmx 4HP, 公差小于0.2mm, 帶3U助拔器
* 連接器：SCSl68母座(CHR39752、CHR39751 )
* 工作電源 ： 12V
* 工作溫度： -40°C - + 85°C
* 相對濕度： 0-95%, 無凝結
接線端子板和線纜
* CHR91014 (選配）：—頭1個SCSl68公頭， —頭4個PL75-47 , 1553線纜， 線長1米
* CHR95002 (選配）：2子線盒式耦合器
* CHR96001 (選配）：終端電阻
軟件支持
* Windows (標配）： Win2000, Win XP/Win 7(X86,X64)
* Linux (定制）： 2.4, 2.6, NeoKylin5
* RTX(定制）： 5.5, 7.1, 8.1, 9.0
* Vxworks (定制）： X86-V5.5, X86-V6.8, PPC603-Vx5.5, PPC603-Vx6.8
* QNX(定制）： X86-V6.5
* Labview (定制）： RT

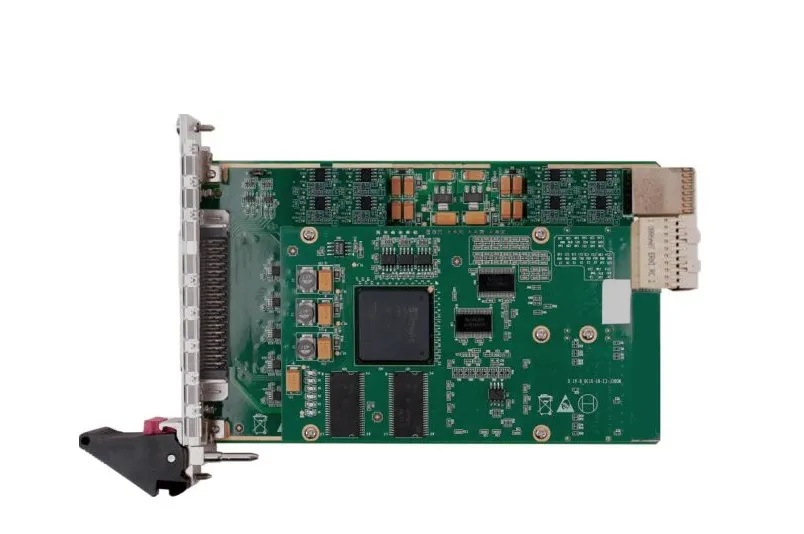

* CHR39752：PXle總線MIL-STD-1553雙涌道多功能 1M&4M可設功能模塊
* CHR39751：PXle總線MIL-STD-1553雙通道多功能 1M&4M可設功能模塊
