1553B總線測試儀屬于總線網絡測試設備，主要完成1553B總線電氣連續性測試、總線網絡信號質量分析和總線通訊功能測試。系統硬件采用CPCI總線平臺，具有32個遠程終端接口。應用軟件基于Windows XP系統下的VC開發環境。
測試儀具備以下功能：
1） 測試流程調配
① 總線網絡測試端點自動設置與切換
② 總線網絡測試激勵信號產生與發送控制
③ 提供總線網絡信號外部測量端口和測量結果輸入窗口
④ 測試報告生成
總線網絡測試流程的自動控制
2） 總線電氣連續性測試
① 總線屏蔽層導通或開路
② 總線高線和低線導通或開路
③ 總線高低線間短路
④ 分支線高低線間開路或短路
⑤ 總線和分支線的高低線與屏蔽層間短路
⑥ 總線終端電阻測試
3） 總線網絡信號質量分析
① 主電纜與分支線間極性
② 上升和下降時間、電平峰-峰值以及沖擊與擾動
③ 總線衰減
④ 信號拖尾
⑤ 信號過零偏
4） 總線通訊功能測試
總體結構

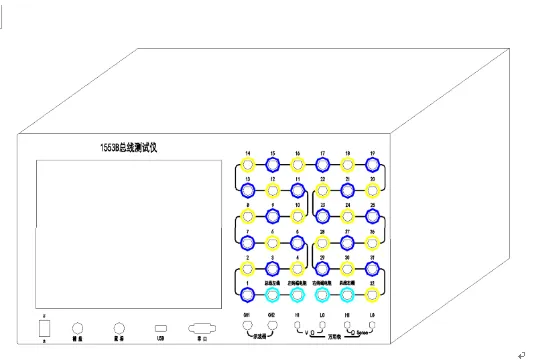

1553B總線測試儀采用CPCI總線式模塊化設計。外部采用威圖型號為3750.610的6U標準鋁合金機箱，外形尺寸562 mm×299 mm×420mm(長×高×深)。外部機箱內嵌入19英寸寬的8槽3U CPCI機箱，下部底板上安裝ATX電源、液晶屏逆變器、液晶屏VGA轉接板。機箱前面板帶10.4英寸液晶屏，前面帶收放式鍵盤蓋。機箱外觀如圖1。
部件結構
內部CPCI板卡為標準3U尺寸；ATX電源1U高；液晶屏幕10.4英寸；
CPCI機箱只需必要的結構部件，由前后橫梁、左右側板、導槽、8槽3U背板和底部風扇連接組成，。CPCI插槽靠左安裝。
基本原理

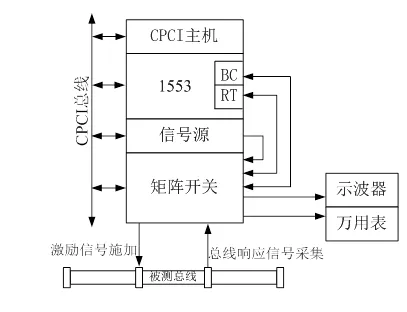

功能模型圖
1553B總線測試儀由CPCI主控制器、1553 CPCI模塊、CPCI信號源模塊、四個CPCI矩陣開關模塊、臺式示波器和臺式萬用表組成。被測對象是總線電纜、耦合器和終端電阻組成的總線網絡。
構成原理
1553模塊的BC、BM及RT、信號源、示波器測試點、萬用表測試點和總線各連接點都連接到矩陣開關上。通過矩陣開關的切換，將激勵信號施加到總線上，并將總線各連接點切換到示波器、萬用表進行測試。
CPCI主機是系統的控制單元，對模塊的操作都是通過它實現的。同時，CPCI主機也是測試儀軟件運行的平臺。
1553模塊選用公司現有型號CHR31232，雙通道多功能，含BC、RT和BM。一個通道作為BC和BM，另一個通道作為RT，需要時分別連接到被測總線不同的遠程終端短截線上。每個通道分別有變壓器耦合端和繼電器耦合端，依所接的被測總線上遠程終端的耦合方式對應選用。
信號源模塊產生正弦波或符合GJB289A-1997規定的梯形波，加到被測總線上作為激勵信號。
