數據采集類-> AD模塊-> 32 路模擬量同步采集模塊

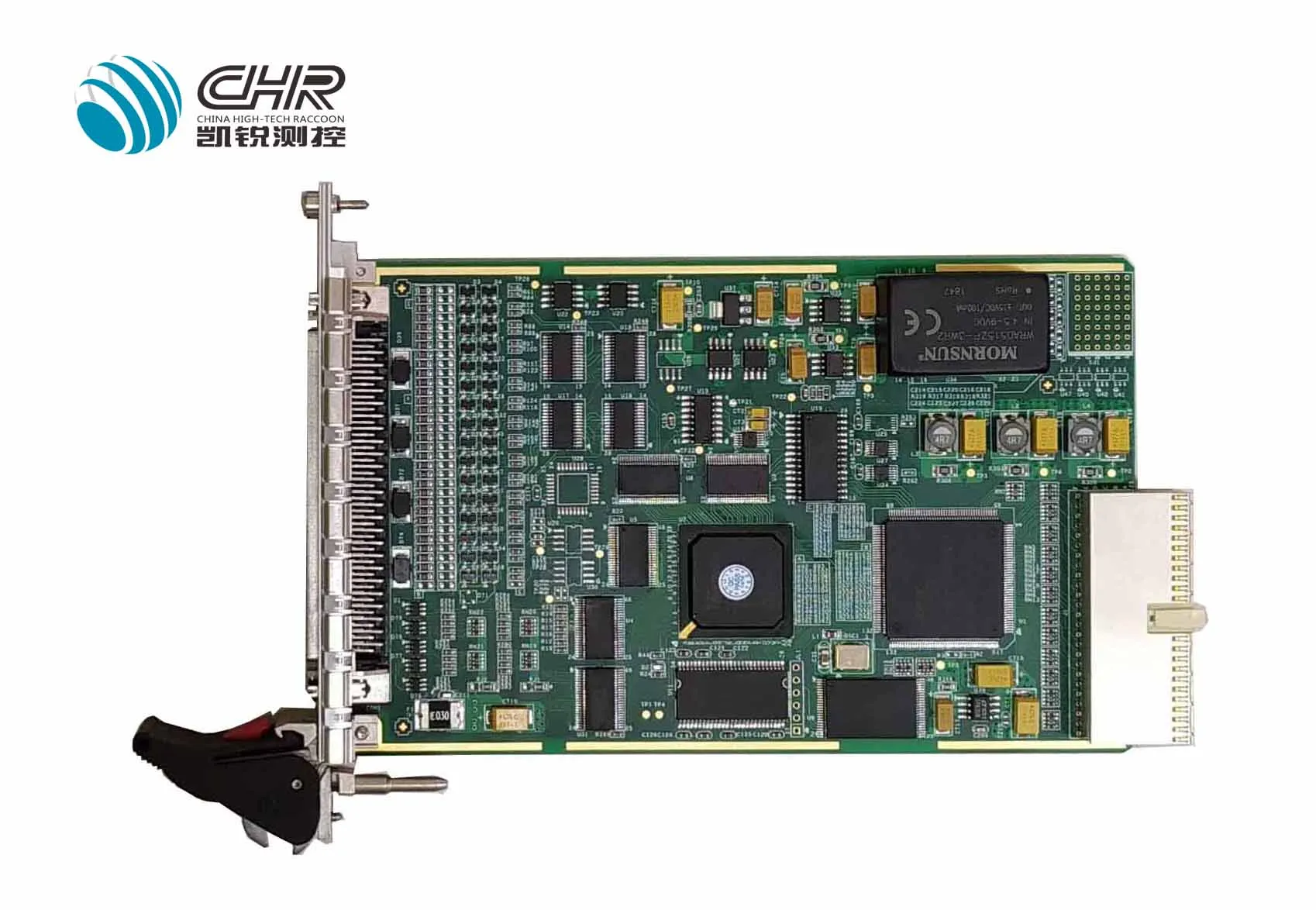

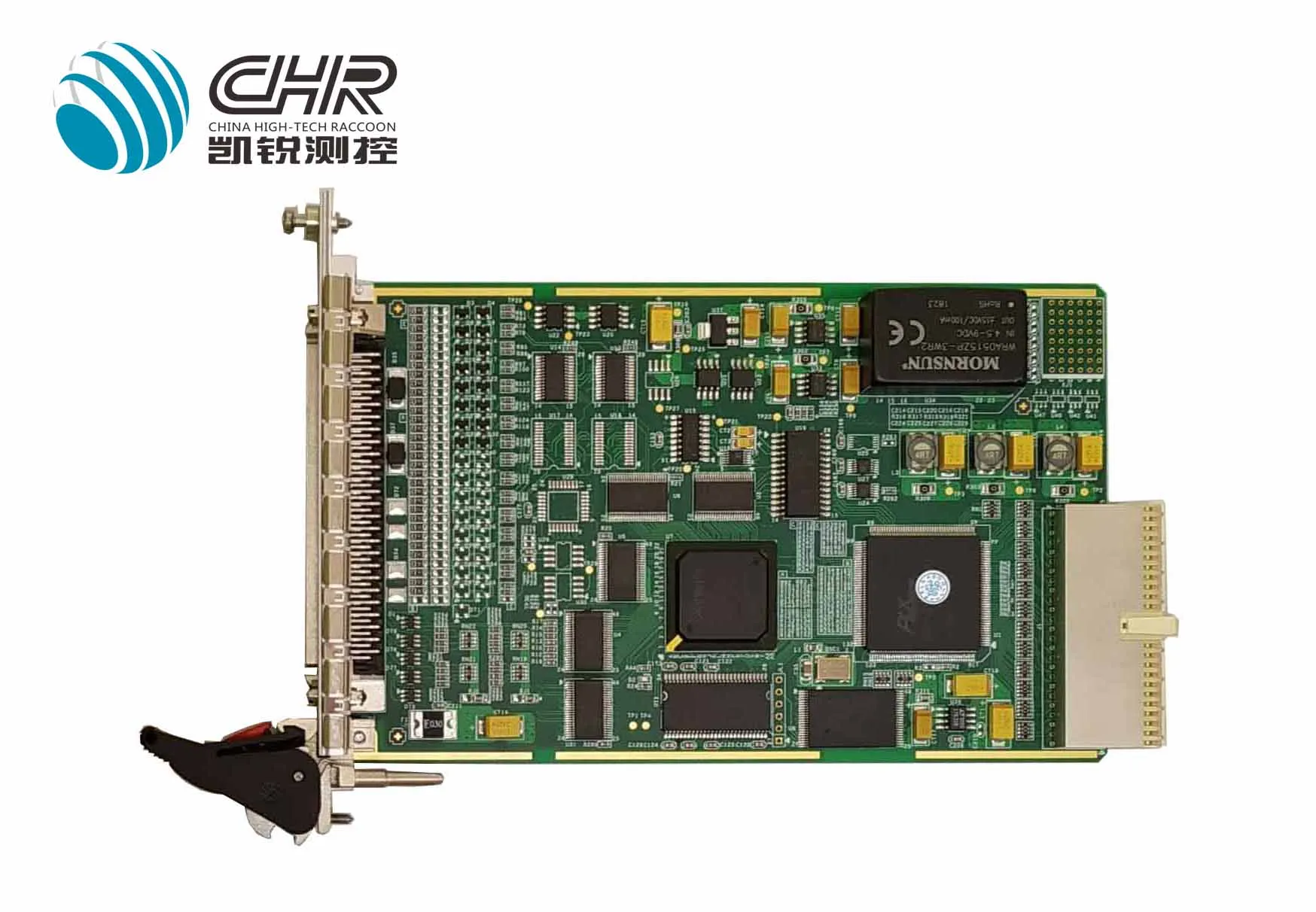

CHRU41203/U41303 是一款模擬量輸入同步數據采集卡，具有 32 通道差分輸入，16bit 分辨率，每通道采樣率最高可達 100KSps。
一般規格
* 物理尺寸：標準 CPCI/PXI 3U 卡 160mm×100mm× 4HP，公差小于 0.2mm，帶 3U 助拔器
標準 PCI 卡 175mm×106mm，公差小于 0.2mm
* 工作電源：5V±0.1V
* 工作溫度： -40℃~80℃
* 相對濕度： 工作 5 ~ 85%RH，無凝結
存儲 5 ~ 95%RH，無凝結
* 功耗： 典型 +5 V @ 450 mA
最大 +5 V @ 900 mA
* 連接器：SCSI100 孔式連接器
* 重量：190g
產品特性
* 標準 PXI/CPCI/PCI 總線板卡
* 模擬量輸入
* 通道數量：32 路差分
* 分辨率：16bit
* FIFO 大?。?2M×32bit
* 電壓輸入量程：±10V
* 采樣速率：100KSps (Max)
* 輸入信號帶寬：23KHz
* 系統精度： 采用內部時鐘：0.05%FSR（FSR: FULL SCALE RANGE 滿量程）
采用外部時鐘：0.1%FSR（FSR: FULL SCALE RANGE 滿量程）
* 觸發源：軟件觸發，外部 TTL 觸發
* 采樣時鐘：
* 內部時鐘：板載 50MHz 的基時鐘，可通過軟件編程設置輸出頻率
* 最大 100KHz
* 最小 1Hz
* 外部時鐘：TTL 方波
* 輸入電壓：VIH(MIN)=2.0V VIL(MAX)=0.8V
* 輸入頻率：≤100KHz
* 采樣率精度：50ppm
* 輸入阻抗：1MΩ
* 最大安全輸入電壓：±12V
* 過壓保護：±45V（30 min）
* 數據采集模式：有限次采集模式，連續采集模式，觸發后采集模式
* 板載 FIFO：32M×32bit
* 校準方法：手動校準
* 同步功能（PXI 板卡有此功能）
* PXI 觸發線軟件可選，觸發線 0~7
* 多卡同步精度：<50ns
軟件支持
* Windows (標配)：Win2000，WinXP/Win7 (X86，X64)
* RTX (定制)：5.5，7.1，8.1，9.0
* Vxworks (定制)：X86-V5.5，X86-V6.8，PPC603-Vx5.5，PPC603-Vx6.8
* QNX (定制)：X86-V6.5
* Linux (定制)：2.4，2.6，NeoKylin5
* Labview (定制)：RT
