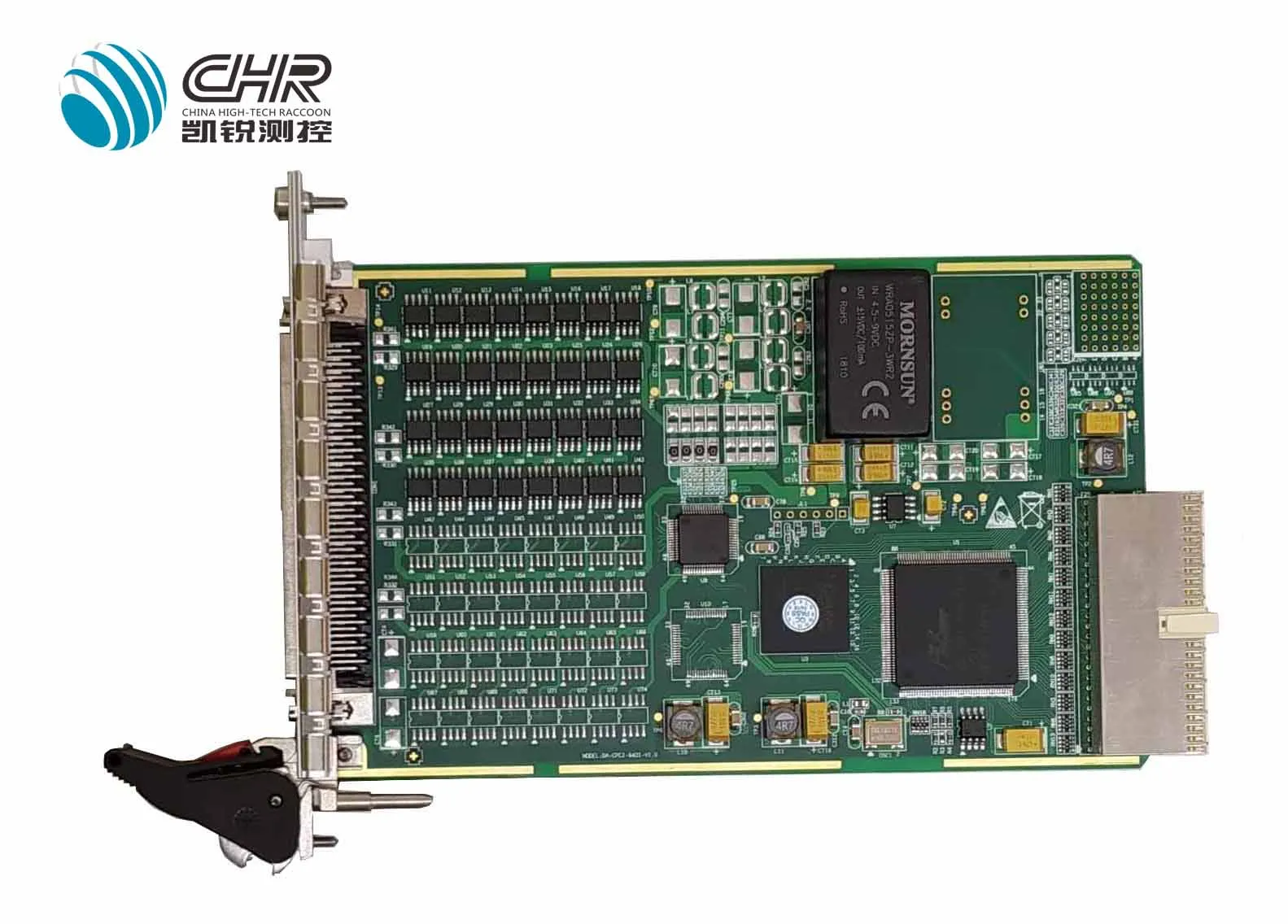

數據采集類-> DA模塊-> 32通道靜態模擬輸出
* 標準PCI/CPCI(3U前走線）總線板卡
* 靜態DA輸出
* 32通道單端/16路差分模擬呈輸出
* 16bit分辨率
產品描述
CHR42X02模擬量輸出卡是模擬量信號輸出功能?？梢詽M足不同用戶的工業測量和自動化控制需求，其良好的兼容性適用于各類系統配置。
性能參數
* 模擬量輸出
通道數量： 32通道單端/16通道差分
分辨率：16bit
輸出阻抗：≤20Ω
壓擺率：0.5V/uS
電壓輸出范圍： 土10V
輸出驅動能力：?jiǎn)温?0mA,總輸出100mA
系統精度 ： 0.05%FSR
輸出模式：靜態輸出
通用規格
* 物理尺寸：標準CPCI 3U尺寸160mmx 100mmx 4HP，公差小于0.2mm, 帶3U助拔器；標準PCI尺寸175mmx 106mm, 公差小于0.2mm
* 連接器：SCSl100 90度彎腳母座(CHR42202、CHR42302)
* 工作溫度： -40°C - + 80°C
* 相對濕度： 工作5- 85%RH, 無凝結；存儲5- 95%RH, 無凝結。
接線板子和線纜
* CHR91007 (選配）：一頭1個SCSl100公頭，一頭1個SCSl100公頭，線長1米
* CHR92004 (選配）：SCSl100端子板 ， 母頭
軟件支持
* Windows (標配）： Win 2000,WinXP/Win7(X86,X64)
* Linux (定制）： 2.4, 2.6, NeoKylin5
* RTX(定制）： 5.5, 7.1, 8.1, 9.0
* Vxworks (定制）： X86-V5.5, X86-V6.8, PPC603-Vx5.5, PPC603-Vx6.8
* QNX(定制）： X86-V6.5
* Labview (定制）： RT
* CHR42202：CPCI總線 32通道靜態DA功能模塊
* CHR42202-1S：CPCI總線 32通道靜態DA功能模塊 30V輸出量程
* CHR42202-3S：CPCI總線 32通道靜態DA功能模塊 15V輸出量程
* CHR42302：PCI總線 32通道靜態DA功能模塊
* CHR42302-1S：PCI總線 32通道靜態DA功能模塊 30V輸出量程
* CHR42302-3S：PCI總線 32通道靜態DA功能模塊 15V輸出量程
